虹景木業(yè)打造“虹景木陽(yáng)臺(tái)”這個(gè)品牌，是為了應(yīng)對(duì)都市人精神壓力過(guò)大、生活空間壓抑，利用家庭陽(yáng)臺(tái)開(kāi)辟一個(gè)休閑身心的小花園。中國(guó)房地產(chǎn)的行業(yè)爆發(fā)式增長(zhǎng)已經(jīng)過(guò)去，戶外木材應(yīng)用的黑歷史已經(jīng)不允許再出現(xiàn)了，否則只有被淘汰。

走心的木陽(yáng)臺(tái)設(shè)計(jì)、嚴(yán)格質(zhì)量、真誠(chéng)服務(wù)之外，我們正視木材開(kāi)裂的天然屬性，并找到應(yīng)對(duì)辦法。

木材開(kāi)裂：

防腐木雖然能有效防腐，但其物理性能與普通木材一樣，在環(huán)境濕度劇烈改變的情況下，會(huì)產(chǎn)生各種開(kāi)裂現(xiàn)象，是正?，F(xiàn)象。木材開(kāi)裂或干裂是指木材在干燥過(guò)程中或干燥后出現(xiàn)的裂縫，主要由于木材各部分不均勻的收縮所引起。按照裂紋發(fā)生的部位分為端裂、表裂、內(nèi)裂和輪裂。裂紋的大小和數(shù)量因干燥條件、樹(shù)種以及木料斷面的大小而不同。

開(kāi)裂的種類(lèi)：

1． 端裂（端面裂紋）：

端裂或僅限于木材的端面，或延伸至端部的一側(cè)或兩側(cè)，

后者通常稱(chēng)為劈裂。主要原因是由于木材順紋方向的導(dǎo)水性遠(yuǎn)遠(yuǎn)大于橫紋方向，當(dāng)木材干燥時(shí)，水分從端面的蒸發(fā)要比從側(cè)面蒸發(fā)快得多。端部含水率低于中部，端部的收縮受中部木材的限制，因而在端部產(chǎn)生拉（伸張）應(yīng)力，當(dāng)拉應(yīng)力超過(guò)木材的橫紋抗拉強(qiáng)度時(shí)，端面發(fā)生開(kāi)裂。

2． 表裂（表面裂紋）：

    表裂是指原木材身或成材表面的裂紋。裂紋通常都限于弦面，并且沿徑向發(fā)展。淺的表裂可以用刨光的方法除去，深的表裂較難看，會(huì)降低木材的抗剪強(qiáng)度。表裂也影響木材的油漆質(zhì)量，具有表裂的木材油漆后，可以因氣候條件的變化而發(fā)生裂紋張開(kāi)和閉合，引起漆膜破裂。

產(chǎn)生表裂的原因是木材內(nèi)外各層不均勻的干燥，而徑向、弦向收縮的差異是一個(gè)重要的附加因素。木材干燥時(shí)，首先從表面蒸發(fā)水分，當(dāng)表面層含水率降低至纖維飽和點(diǎn)以下時(shí)，表層木材開(kāi)始收縮，但此時(shí)鄰接的內(nèi)層木材的含水率尚在纖維飽和點(diǎn)以上，不發(fā)生收縮。表層木材的收縮受到內(nèi)層木材的限制，不能自由收縮，因而在木材中產(chǎn)生內(nèi)應(yīng)力：表層木材受拉，內(nèi)層木材受壓。干燥條件越劇烈，內(nèi)外層木材的含水率差異越大，產(chǎn)生的內(nèi)應(yīng)力也越大。如果表層的拉應(yīng)力超過(guò)木材橫紋抗拉強(qiáng)度，則木材組織被撕裂，由于沿木射線組織的抗拉強(qiáng)度較鄰近的木纖維的強(qiáng)度小，所以裂縫首先沿木射線產(chǎn)生。

3． 內(nèi)裂（內(nèi)部裂紋）：

    內(nèi)裂也常稱(chēng)蜂窩裂。內(nèi)裂產(chǎn)生于干燥后期，有時(shí)產(chǎn)生于干燥材料存放時(shí)期。通常不易從木材外部發(fā)現(xiàn)，但嚴(yán)重時(shí)，可由材面的凹陷來(lái)判斷。內(nèi)裂是由于木材內(nèi)層的拉應(yīng)力所引起。

木材干燥前期，木料表層在拉應(yīng)力的作用下，不僅產(chǎn)生伸張的彈性變形，同時(shí)還產(chǎn)生伸張的殘余變形（塑性變形）。由于這種殘余變形使外層木材的尺寸大于自由收縮的尺寸。到干燥后期，內(nèi)層木材的含水率降至纖維飽和點(diǎn)以下時(shí)，內(nèi)層木材開(kāi)始收縮，但由于已經(jīng)伸張了的外層木材的限制不能自由收縮，于是在材料中發(fā)生與干燥前期相反的內(nèi)應(yīng)力：內(nèi)層木材受拉，外層木材受壓。如果內(nèi)層的拉應(yīng)力超過(guò)木材橫紋抗拉強(qiáng)度，則木材組織被撕裂，木材的內(nèi)裂因此產(chǎn)生。

4． 輪裂：

    這種裂縫沿生長(zhǎng)輪方向發(fā)展，常擴(kuò)展到相鄰的幾個(gè)生長(zhǎng)輪。輪裂通常發(fā)生于干燥初期，出現(xiàn)于木材的端面，隨著干燥的進(jìn)展裂紋加深、加長(zhǎng)。有時(shí)發(fā)生于內(nèi)部，但出現(xiàn)于干燥后期，是由于嚴(yán)重的內(nèi)部拉應(yīng)力所引起的。



應(yīng)對(duì)措施：

1． 二次窯干：

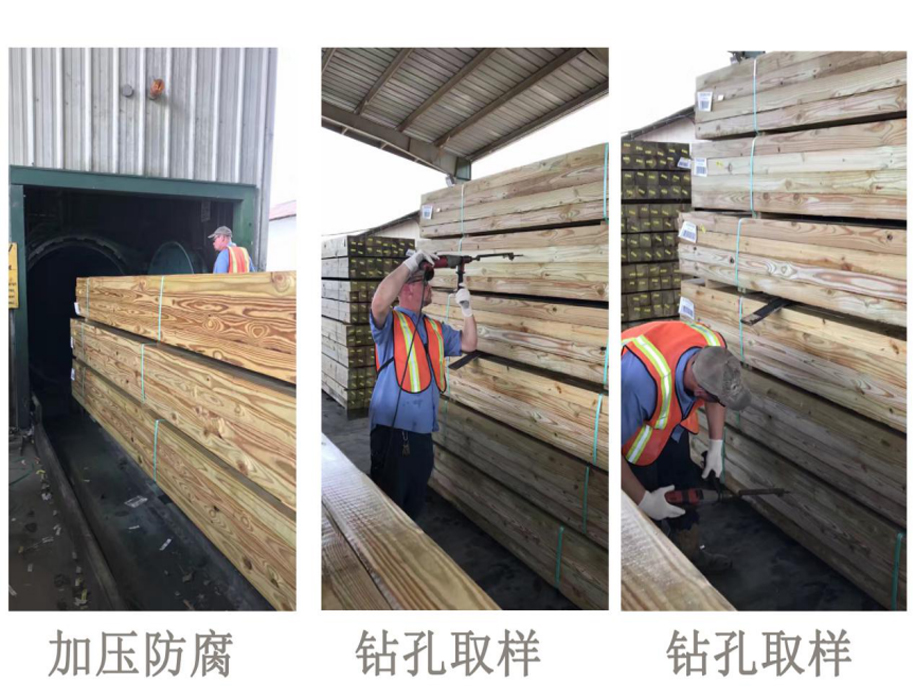

木材經(jīng)過(guò)防腐處理后，進(jìn)行二次窯干，將含水率控制在19％以下，能使木材最大化的適應(yīng)目標(biāo)環(huán)境的含水率，減少木材含水率的劇烈改變而引起的收縮開(kāi)裂。

虹景木業(yè)在木陽(yáng)臺(tái)定制中只用經(jīng)過(guò)二次窯干的木材。美國(guó)南方松防腐木在出廠前都經(jīng)過(guò)二次窯干處理，針對(duì)芬蘭木我們嚴(yán)格把關(guān)，確保每一根用于木陽(yáng)臺(tái)制作的材料都是二次窯干的。



2．倉(cāng)儲(chǔ)運(yùn)輸：
    木材在倉(cāng)儲(chǔ)運(yùn)輸過(guò)程中，盡量控制在非露天的情況下，減少環(huán)境濕度對(duì)木材產(chǎn)生的影響。

虹景木業(yè)有自己的加工廠和倉(cāng)庫(kù)，所有材料都得到很好的保存，避免了物理變形。



3．施工及完工后的保護(hù)：
    木材運(yùn)到工地后，如果放置于露天或半露天環(huán)境下，為減少開(kāi)裂，可以對(duì)木材作六面護(hù)木油涂刷；施工完畢后，及時(shí)涂刷專(zhuān)用戶外木油，減少濕脹干縮和紫外線導(dǎo)致的木材開(kāi)裂。

虹景木陽(yáng)臺(tái)所有運(yùn)送的工地的木構(gòu)件全部在工廠做了底漆和面漆，不用擔(dān)心室外濕脹干縮造成的開(kāi)裂。
